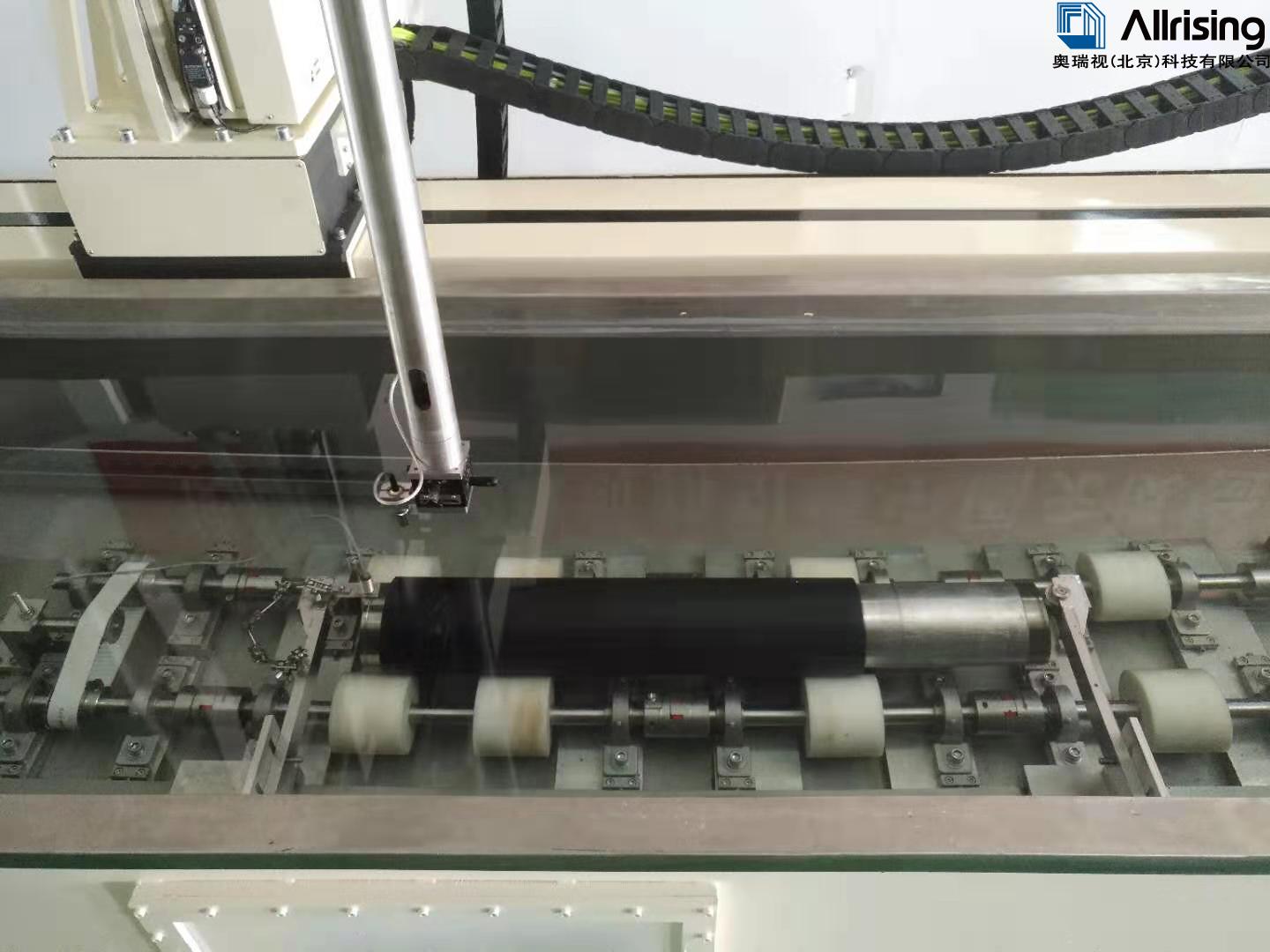

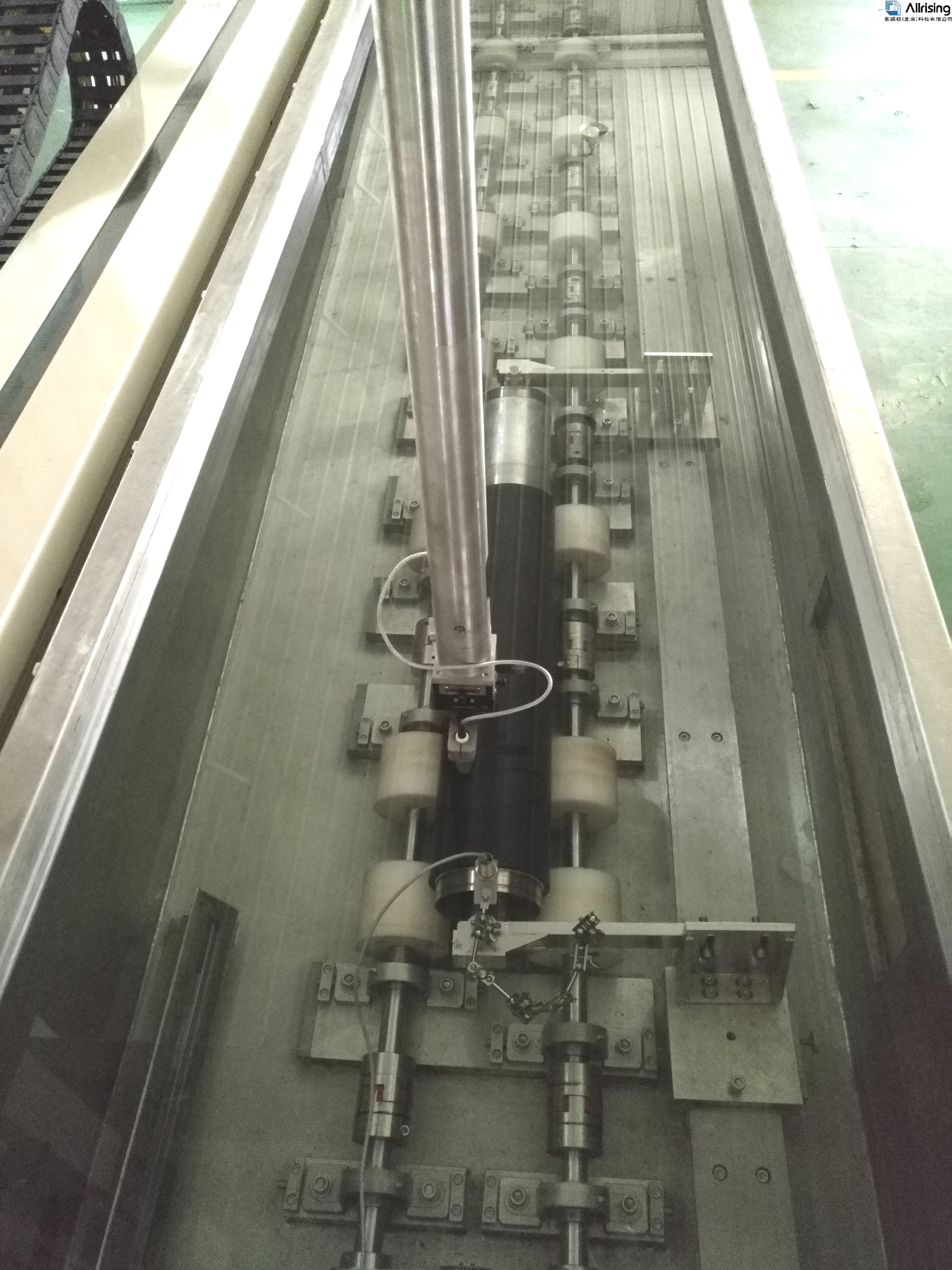

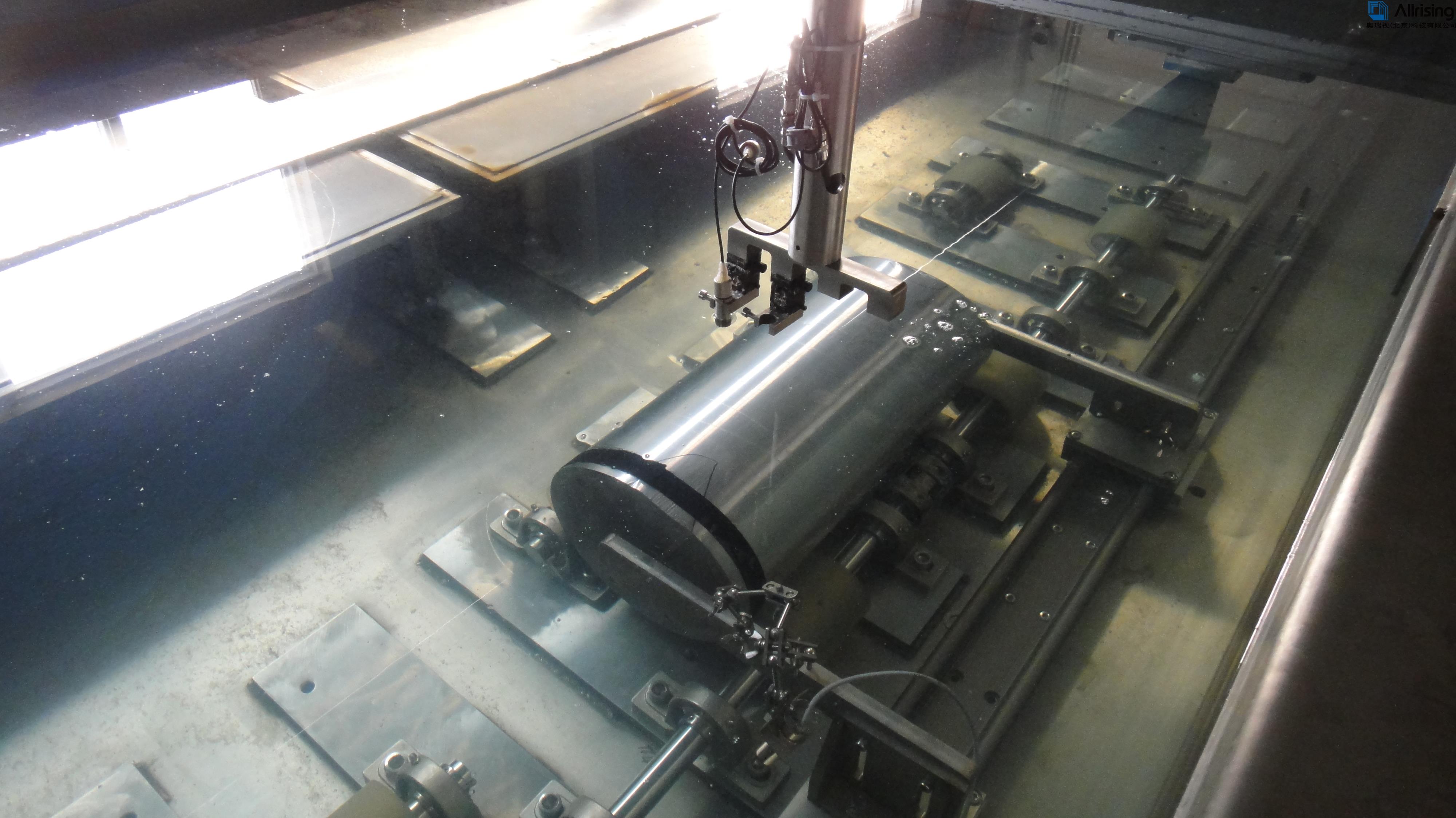

管靶材/有色金属棒材专用水浸超声波C扫描检测系统

管靶材/有色金属棒材超声检测系统是奥瑞视(北京)科技有限公司设计、制造的集机、电、仪、软于一体的全自动无损检测设备,可用于检测铝、钼、钨等多种材质的靶材及圆柱形有色金属棒材等。该系统采用完全水浸超声波探伤方式,利用超声纵波垂直入射工件检测,发现工件内部存在的各种缺陷,生成可视化的检测结果。

特点:

        1.系统检测精度高,最高可检出Φ0.3mm平底孔当量缺陷;

        2.设备布局合理,系统整体占地尺寸较小,节省空间;

        3.该设备机械部分所有结构部件框架均针对潮湿环境设计,与水接触的金属部件均采用304不锈钢制成;

        4.系统软件具有选择任意多边形统计焊接层焊合率、自动生成探伤报表、快速识别缺陷边缘等功能;

        5.辊轮采用精加工尼龙轮,避免对被检测工件造成伤害;  支持多通道扫查,纵横联合探伤;

        6.支持包括YS/T 837-2012、ASTM F1512、GBT29658-2012在内的多种靶材本体及靶材与背板焊接质量的检测标准;

        7.设备的稳定性、可靠性与耐用性高:本设备探伤电子仪器经过高低温与振动老化测试,性能稳定;机械系统设计余量大、安全系数高,具有限位保护和紧急断电保护功能;

        8、 人机界面友好、可维护性强:全中文界面、全自动标定,降低了对操作人员的专业技术要求,操作简便、结果直观;

        9、 设备信息化程度高:具有探伤数据管理MIS 子系统,并可与企业MES系统实现互联。



  • 扫描行程
    X:2500mm,Y:600mm,Z:600mm,(可定制 )
  • 水槽尺寸
    可定制
  • 设备承重
    承重0~3000Kg
  • 探伤方式
    水浸式(或喷水式)耦合,脉冲反射、对射法,纵横波联合检测,超声A/B/C/F扫描成像方式
  • 探伤闸门
    1个动态跟踪界面闸门,1个底波闸门,2个探伤闸门
  • 脉冲重复频率
    50Hz~2KHz
  • 扫查速度
    X:1~500mm/s Y:1~400mm/s Z:1~100mm/s R:1~20r/min
  • 检测精度
    30mm厚高纯锻铝工件,Ф0.3mm平底孔-8dB
