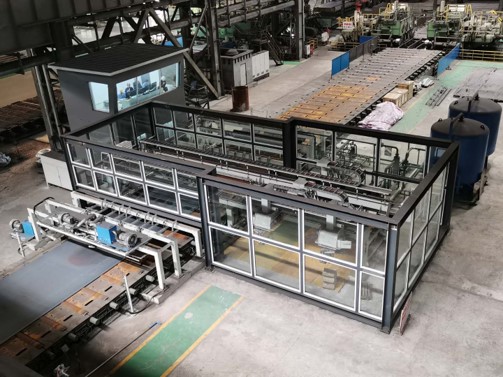

PUTS-ARS中厚板超声波自动探伤系统

PUTS-ARS 是目前市场上针对中厚钢板高速自动探伤需求的最完全解决方案,可布置为离线或在线方式。 PUTS-ARS 可实现对中厚钢板100%的全面探伤并依据探伤标准进行质量自动分级,能准确探明钢板内部夹杂、分层、缩孔、孔洞、白点、气泡、内裂、疏松等细小缺陷的位置、大小与形态,并能检测钢板的厚度。 PUTS-ARS包括高集成度的具有自主知识产权的超声检测电子仪器、创新的机械扫查装置、优化的检测工艺流程、功能强大的探伤软件与自动评估系统,整体性能指标达到国际先进水平。

特点:

       1.全自动高速100%全面探伤。
       2.业界领先的低误报率,低漏报率。
       3.业界领先的低检测盲区。 业界领先的定位和定量精度。
       4.功能强大的钢板质量自动评估软件。
       5.全面支持国内外中厚板检测标准及自定义标准。
       6.集成探伤数据存储与分析的ERP子系统。



  • 板长度
    3000mm<L<60000mm
  • 板宽度
    可定制
  • 板厚度
    3mm<T<100mm
  • 头/尾盲区
    10mm(切头尾)/100mm(不切头尾)
  • 边部盲区
    10mm(切双边)/30mm(不切边)
  • 上表面盲区
    (Φ5mmFBH) ≤1.2mm
  • 下表面盲区
    (Φ5mmFBH) ≤1.5mm
  • 检出灵敏度
    Φ2mmFBH
  • 速度
    0~1m/s
  • 操作语言
    操作语言全中文,探伤报告双语显示
  • 误报率
    ≤4%
  • 漏报率
    0%
  • 准确率
    ≥99%
